DJB3-63/125小型斷路器，適用于照明配電系統（C型）或電動機的配電系統（D型）。主要用于交流50Hz，額定電壓至230V、400V，額定電流1A~125A的線路中起過載、短路保護作用，同時也可以在正常情況下不頻繁地分斷電器裝置和照明線路。符合標準：GB10963.1、IEC 60898-1。

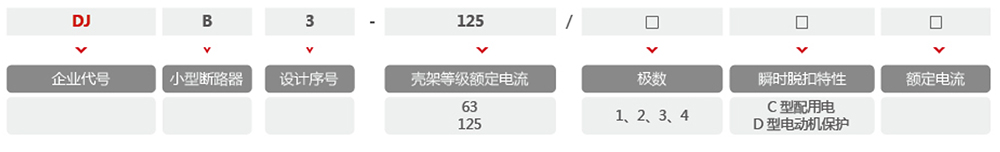

主要規格：按額定電流In分：1、2、3、4、5、6、10、16、20、25、32、40、50、63、80、100、125A;
極數：a.單極 b.二極 c.三極 d.四極；
按斷路器瞬時脫扣的型式分： a.C 型(5In~10In)b.D 型(10In~16In)。
額定運行短路分斷能力
機械電氣壽命： a.電氣壽命：不低于6000次 b.機械壽命：不低于10000次。
產品類型 | 額定電流(In A) | 極數 | 電壓 | 分斷能力(A) |
DJB3-63/125(C) | C1~C40 | 1P | 230/400 | 4000/6000 |
C1~C40 | 2P、3P、4P | 400 | 4000/6000 | |
C50~C125 | 1P | 230/400 | 3000/6000 | |
C50~C125 | 2P、3P、4P | 400 | 3000/6000 | |
DJB3-63/125(D) | D1~D125 | 1P | 230/400 | 3000/6000 |
D1~D125 | 2P、3P、4P | 400 | 3000/6000 |
>過電流保護特性
脫扣器額定電流In(A) | 起始狀態 | 實驗電流 | 規定時間 | 預期結果 | 備注 |
1~125 | 冷態 | 1.13In | t≤lh | 不脫扣 | |
1~125 | 緊接著a頂試驗后進行 | 1.45In | t<1h | 脫扣 | 電流在5s內穩定的上升 至規定值 |
1~125 | 冷態 | 2.55In | 1s<t<60s | 脫扣 | |
40~125 | 冷態 | 2.55In | 1s<t<120s | 脫扣 | |
1~125 | 冷態 | 5In | t≤0.1s | 不脫扣 | C型 |
1~125 | 冷態 | 10In | f<0.1s | 脫扣 | C型 |
1~125 | 冷態 | 10In | f≤0.1s | 不脫扣 | D型 |
1~125 | 冷態 | 16In | f<0.1s | 脫扣 | D型 |
