DJM1L系列塑料外殼式漏電斷路器（以下簡稱斷路器）適用于交流50Hz，額定電壓400V，額定電流16A至800A的電路中。其主要功能是對有致命危險的人身觸電提供間接接觸保護。額定剩余電流不超過0.03A的剩余電流動作斷路器在其他保護措施失效時，也可作為直接接觸的補充保護。但不能作為**的直接接觸保護。同時，還可用來防止由于接觸故障電流而引起的電氣火災。并可用來保護線路的過載、短路，亦可作為線路的不頻繁轉換之用。

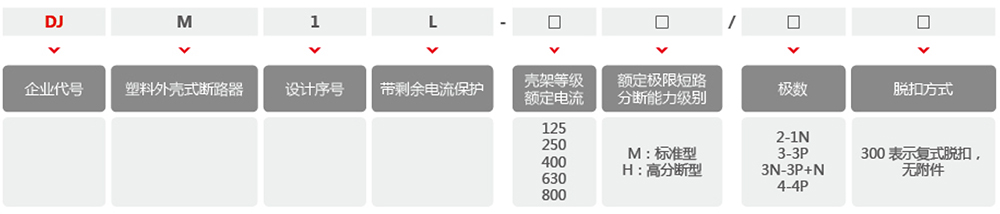

型號規格 | DJM1L-125 | DJM1L-250 | DJM1L-400 | DJM1L-630 | DJM1L-800 | ||||||||||
殼架電流Inm | 125A | 250A | 400A | 630A | 800A | ||||||||||
極數 | 2 | 3 | 4 | 2 | 3 | 4 | 3 | 4 | 3 | 4 | 3 | 4 | |||
額定絕緣電壓Ui | AC1000V | ||||||||||||||
額定工作電壓Ue | AC400V | ||||||||||||||
額定耐沖擊電壓Uimp(V) | 8000 | ||||||||||||||
飛弧距離(mm) | ≤50 | ≤100 | |||||||||||||
分斷能力級別 | M | H | M | H | M | H | M | H | M | H | |||||
Icu/AC400V(kA) | 50 | 85 | 50 | 85 | 65 | 100 | 65 | 100 | 75 | 100 | |||||
Ics/AC400V(kA) | 35 | 55 | 35 | 55 | 42 | 65 | 42 | 65 | 50 | 65 | |||||
操作性能(次) | 通電 | 1000 | 1000 | 500 | |||||||||||
不通電 | 7000 | 4000 | 2500 | ||||||||||||
型號規格 | 極數(P) | 外形尺寸 | 安裝尺寸 | |||||
L1 | L2 | L3 | L4 | a | b | d | ||
DJM1L-125M/H | 3 | 92 | 150 | 110 | 92 | 30 | 129 | 04.5 |
4 | 122 | 150 | 110 | 92 | 60 | 129 | 04.5 | |
DJM1L-250M/H | 3 | 107 | 165 | 110 | 90 | 35 | 126 | 04.5 |
4 | 142 | 165 | 110 | 90 | 70 | 126 | 04.5 | |
DJM1L-400L/M/H | 3 | 150 | 257 | 146 | 106 | 44 | 192 | 07 |
4 | 198 | 257 | 146 | 106 | 44 | 192 | 07 | |
DJM1L-630L/M/H | 3 | 210 | 280 | 155 | 116 | 70 | 243 | 07 |
DJM1L-800L/M/H | 4 | 280 | 280 | 155 | 116 | 70 | 243 | 07 |
