DJM3E系列塑料外殼式斷路器是我司為響應智能配電物聯網需求，實現精益化臺區管理，開發的融合型量測塑料外殼式斷路器。該產品集保護、計量、拓?fù)渥R(shí)別功能于一體，具有RS485、藍牙、寬帶載波（HPLC）等多種通訊方式及通訊協議。可將線路故障、拓?fù)浣Y(jié)構、運行監測等信息及時傳遞給智能配電臺區物聯網系統，實現臺區計量異常監測、線損電能質量監測、及時運維的智能化管析戶變認理，
該系列斷路器適用于交流50/60Hz，額定電壓至415V，額定電流至800A的的低壓配電系統，適用于智能臺區、智能配電及物聯網配電項目。斷路器按額定短路分?jǐn)嗄芰煞譃長、M和H型三種。
安裝場所應無導電粉塵，無腐蝕性氣體，無易燃易爆氣體，無雨雪侵襲；
海拔不超過2000米；環境溫度-5°C~+40°C；其他條件訂貨時請注明；
空氣相對濕度：最高溫度為40°C時，空氣的相對濕度不超過50%，在最濕月的月平均最低溫度不超過25°C時，該月的平均最大相對濕度不超過90%，日平均最大相對濕度不超過95%，井考慮到因溫度變化發生在產品表面上的凝霜；
污染等級別3級；
安裝類別Ⅲ；
安裝場所的外磁場在任何方向的磁場強度都不超過地磁場的5倍；
安裝位置應通風散熱條件良好；
斷路器的“1，2，3，N”端子接電源，“2，4，6，N”端子接負載，不可反接；
斷路器的安裝面應與水平面垂直。斷路器基本安裝方式為垂直安裝，電源端在上方，負載端在下方，亦可橫向安裝。
△三極產品請接入右側載波模塊的輔助電源零線（N），否則不能正常工作！
| 殼架電流Inm(A) | 250 | 400 | 630(Z) | 800 | ||||||
| 額定電流In(A) | 100~250 | 200~400 | 252~630 | 400~600 | 630~800 | |||||
| 極數 | 3 | 4 | 3、4 | 3、4 | 3、4 | 3、4 | ||||
| 額定工作電壓Ue(V) | AC400 | |||||||||
| 額定絕緣電壓Ui(V) | 1000 | |||||||||
| 額定沖擊耐受電壓Uimp(V) | 8000 | |||||||||
| 額定極限短路分?jǐn)嗄芰cu(kA) | M:50 | H:85 | 85 | 85 | ||||||
| 額定運行短路分?jǐn)嗄芰cs(kA) | M:35 | H:65 | 55 | 55 | ||||||
| 額定短時耐受電流Icw(kA) | 10kA/1S | 5kA/1s | 8kA/1s | 10kA/1s | ||||||
| 過壓動作值(V) | 默認285±5%(用戶可整定) | |||||||||
| 欠壓動作值(V) | 默認165±5%(用戶可整定) | |||||||||
| 缺相動作值(V) | 默認120±5%(用戶可整定) | |||||||||
| 動作特性分類 | A C 型 | |||||||||
| 脈沖常數 | 1200 | 600 | 400 | 300 | 300 | 200 | ||||
| 使用類別 | B | B | B | |||||||
| 飛弧距離 | ≤50 | ≤100 | ≤100 | |||||||
| 操作性能 | 通電(次) | 1000 | 1000 | 500 | ||||||
| 不通電(次) | 7000 | 4000 | 2500 | |||||||
>高精度的顯示界面、分別顯示三相電壓、三相電流、三相有功功率、三相總功率、三相功率因數、三相總功率因數。具備電壓、電流、電量、功率等數據的采集和傳輸，電流精度小于0.5級，電壓精度小于0.5級，有功功率功率精度小于1級，無功測雖精度小于2級。
>該產品還新增加拓?fù)淠K，通過拓?fù)淠K識別功能，可以實現產品的快速精準定位。
>合閘狀態下，自動輪顯當前額定電流值、當前時間、當前三相電壓參數、當前三相電流、當前三相功率，總功率，功率因數等參數。可通過按鍵實現現場跳閘控制，可通過遠程預約分閘，以及預約取消控制功能。具有遠程試跳，定時試跳，及按鍵試跳等三種自檢功能。記錄30日內的三相電壓，三相電流的日最大值和時標、最小值和時標，共14項記錄。記錄近10次跳閘的，三相電壓，三相電流參數及時標。累計保護器跳閘總次數等6項累計參數，
> RS485通信功能。配備拔插式電力寬帶載波通信掛包，具有多種通訊協議可供選擇，能與智能配變終端、上位機等建立通信功能，實觀遠程參數的調整、信息查詢及下載故障參數等功能。高亮液晶屏，及4個按鍵實觀參數設置、參數校準、數據查詢、分閘等觀場操作。
>電力寬帶載波通信，HPLC通信單元支持互聯互通，并內置后備電源，支持失電后1分鐘的通信能力，將運行狀態信息上傳。此外，本產品還具有HPLC通信模組藍牙和載波的遠程控制，可讀取電壓電流等參數，可遠程控制分合閘。
|

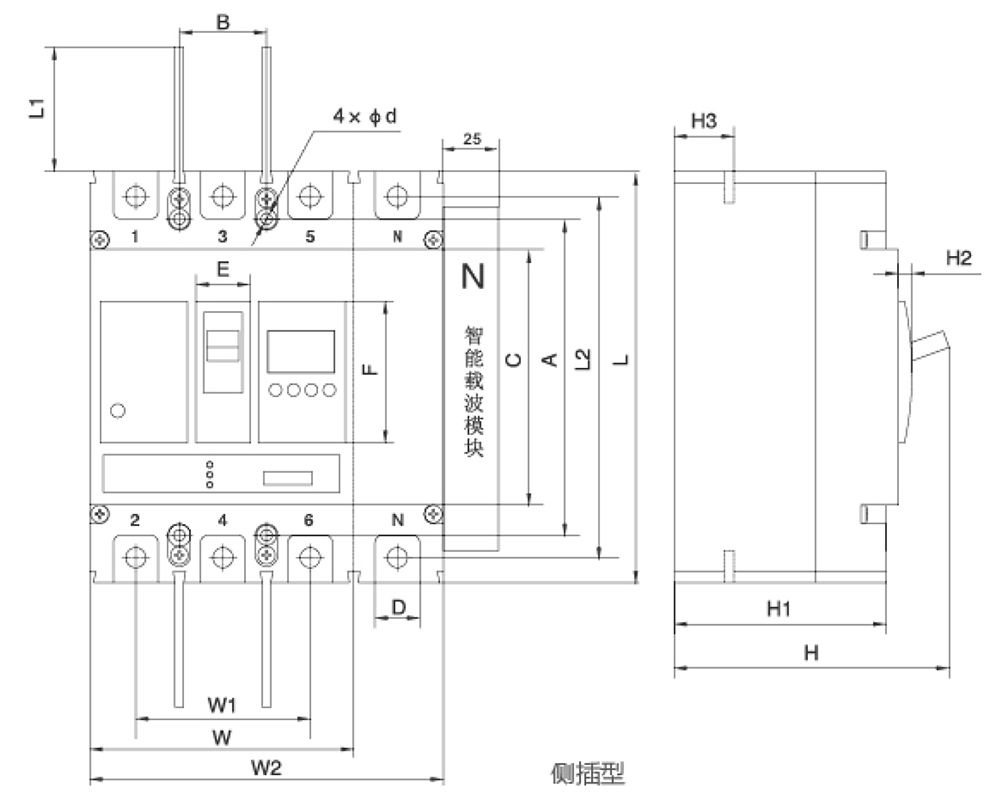

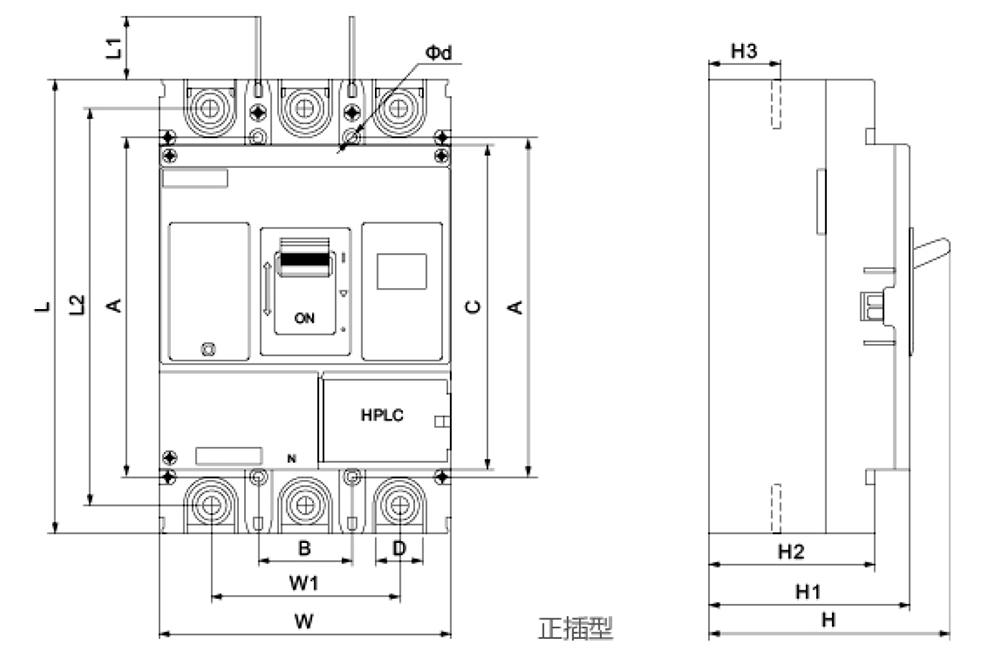

型號 規格 |
外形及尺寸 | 安裝 | 尺寸 | |||||||||||||||||||||
| W | W1 | L | L1 | L2 | H | H1 | H2 | H3 | D | A | B | C | d | |||||||||||
| 250 | 107 | 70 | 225 | 50 | 206 | 118 | 97 | 85 | 22 | 26 | 186.5 | 35 | 177 | 5 | ||||||||||
| 400 | 150 | 96 | 257 | 100 | 224 | 150 | 114 | 98 | 40 | 33 | 223.5 | 48 | 207 | 8 | ||||||||||
| 630 | 180 | 116 | 280 | 100 | 245 | 155 | 126 | 103 |
進45 出44 |
44 | 210 | 58 | 201 | 6 | ||||||||||
|
型號 規格 |
外形及尺寸 | 安裝尺寸 | ||||||||||||||||||||||
| W | W1 | W2 | L | L1 | L2 | C | D | E | F | H | H1 | H2 | H3 | A | B | d | ||||||||
| 125/250 | 107 | 70 | 142 | 165 | 50 | 144 | 102 | 23 | 22 | 58 | 110 | 90 | 5.5 | 22 | 126 | 35 | 4.5 | |||||||
| 400 | 150 | 96 | 198 | 275 | 100 | 224 | 174 | 33 | 60 | 89 | 150 | 99 | 6 | 進40出38 | 194 | 44 | 7 | |||||||
| 630(Z) | 150 | 96 | 198 | 275 | 100 | 224 | 174 | 33 | 60 | 89 | 150 | 99 | 6 | 進40出38 | 194 | 44 | 7 | |||||||
| 630 | 210 | 140 | 280 | 280 | 100 | 243 | 204 | 44 | 66 | 81 | 157 | 103 | 5.5 | 進40出42 | 243 | 70 | 7 | |||||||
| 800 | 210 | 140 | 280 | 280 | 100 | 243 | 204 | 44 | 66 | 81 | 157 | 103 | 5.5 | 進40出42 | 243 | 70 | 7 | |||||||
